주) 1. NC-**-05A 및 ND-**-05A는 Drive yoke를 열처리하지 않으므로 추가가공이 가능합니다.
     2. 고무커버 부착형 주문시 NC-**-00C, ND-**-00C로 하여주십시오.
     3. 중간 스플라인 축형(NP type)제작도 가능합니다. SP형을 참조하여 주십시오.

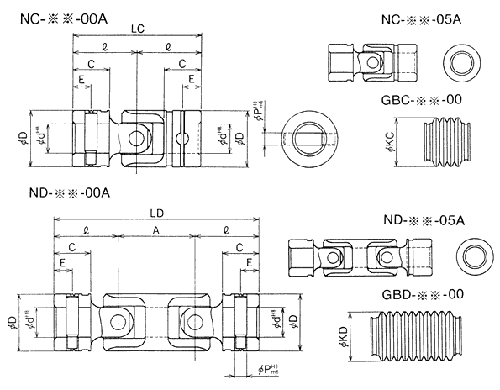

universal joint size

DIMENSIONS

d D LC l C E LD A P KC KD
N*-06-**A 6 12 31 15.5 9 4.5 49.5 18.5 3 - -
N*-08-**A 8 15 36 18 10 5 58 22 3.5 25 26
N*-10-**A 10 20 42 21 12 6 67.5 25.5 4.5 32 32
N*-12-**A 12 23 52 26 15 7.5 83 31 5 35 36
N*-14-**A 14 26 59 29.5 17 8.5 94.5 35.5 5.8 40 40
N*-16-**A 16 30 74 37 22 11 117.5 43.5 6.5 46 46
N*-18-**A 18 33 81 40.5 23.5 11.75 129 48 7 52 52
N*-20-**A 20 36 87 43.5 25 12.5 139 52 8 58 58
N*-22-**A 22 40 94 47 27 13.5 150 56 9 62 62
N*-25-**A 25 44 105 52.5 30 15 168 63 10 68 68
N*-30-**A 30 51 122 61 35 17.5 195 74 11.5 82 82
