[특성]
-Torque의 설정 및 조절은 조절 Collar 또는 조절 Bolt의 체결력 가감에 의해 간단히 할 수 있습니다.
-Torque의 전달은 마찰판과 Drive member와의 마찰에 의해 발생하므로 과부하가 제거되면 자동적으로
복귀되어 회전합니다.
-자동으로 운전되는 기계 혹은 장치 등에서 과부하가 걸리면 자동적으로 전원을 끊기도 하고, 경보벨을 울리기도
하는 안전장치를 쉽게 설치할 수 있습니다.
-Drive member로써 Sprocket, Gear, Pulley의 설치가 가능합니다.
- 클러치 용도로는 사용할 수 없으며 인명에 직접 손상을 주는 장치에도 사용이 불가능합니다. |
 |
[선정]
1) 기계의 강도, 부하 및 기타 조건에 따라 Setting Torque를 결정합니다. Setting Torque를
확실히 알 수 없는 경우에는 원동기의 정격출력 및 축의 회전수로써 Torque를
계산하여 그것의 1.5~2배를 Rating Torque로 하여 주십시오.
2) Setting Torque가 Basic Torque 범위내에 있는 Size를 선정하여 주십시오.
3) 사용하고자 하는 축경과 2)에서 선정된 Size의 최대 측경과 비교하여 범위내에 드는지 확인하십시오.
4) Drive member의 두께는 Bushing의 두께보다 큰 것을 사용하십시오.
| Size |
Basic
Torque
(kgf.m) |
Finished
Bore(H10) |
Max.
Bore Dia |
Bushing |
Drive
Member
Bore |
| Width |
Out dia |
| TL-200-1 |
0.3~1 |
8 |
14 |
3.8
6.0 |
|
|
| TL-200-2 |
0.7~2 |
| TL-250-1 |
0.7~2.8 |
10 |
22 |
4.5
6.5 |
|
|
| TL-250-2 |
1.4~5.5 |
| TL-350-1 |
2.0~7.6 |
17 |
25 |
4.5
9.5 |
|
|
| TL-350-2 |
3.5~15.2 |
| Size |
Dimensions(mm) |
Weight(kgf) |
| D |
DH |
L |
i |
T |
t |
S
(Max) |
A |
C |
⑥ |
⑦ |
| TL-200-1 |
50 |
24 |
29 |
6.5 |
2.6 |
2.5 |
7 |
- |
38 |
M24
X1.0 |
- |
0.2 |
| TL-200-2 |
| TL-250-1 |
65 |
35 |
48 |
16 |
4.5 |
3.2 |
9 |
4 |
50 |
M35
X1.5 |
M5 |
0.5 |
| TL-250-2 |
| TL-350-1 |
89 |
42 |
62 |
19 |
4.5 |
3.2 |
16 |
6 |
63 |
M42
X1.5 |
M6 |
1.2 |
| TL-350-2 |
|
| |
 |
| |

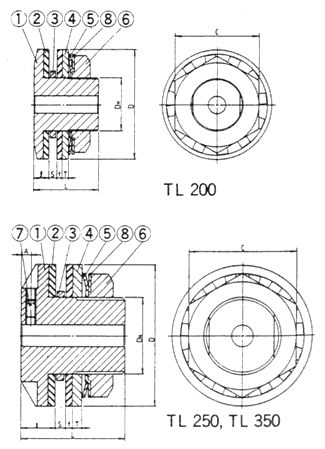

[구조와 치수]
 |
Small
size Torque limiter
① Hub
② Friction Disc
③ Bushing
④ Pressure Plate
⑤ Disc Spring
⑥ Adjusting Collar
⑦ Set Screw
⑧ Locking Washer
|
| Size |
Basic
Torque
(kgf.m) |
Finished
Bore(H10) |
Max.
Bore Dia |
Bushing |
Drive
Member
Bore |
| Width |
Out dia |
| TL-200-1 |
0.3~1 |
8 |
14 |
3.8
6.0 |
|
|
| TL-200-2 |
0.7~2 |
| TL-250-1 |
0.7~2.8 |
10 |
22 |
4.5
6.5 |
|
|
| TL-250-2 |
1.4~5.5 |
| TL-350-1 |
2.0~7.6 |
17 |
25 |
4.5
9.5 |
|
|
| TL-350-2 |
3.5~15.2 |
| Size |
Dimensions(mm) |
Weight
(kgf) |
| D |
DH |
L |
l |
T |
t |
S(Max) |
A |
C |
⑥ |
⑦ |
| TL-200-1 |
50 |
24 |
29 |
6.5 |
2.6 |
2.5 |
7 |
- |
38 |
M24
X1.0 |
- |
0.2 |
| TL-200-2 |
| TL-250-1 |
65 |
35 |
48 |
16 |
4.5 |
3.2 |
9 |
4 |
50 |
M35
X1.5 |
M5 |
0.5 |
| TL-250-2 |
| TL-350-1 |
89 |
42 |
62 |
19 |
4.5 |
3.2 |
16 |
6 |
63 |
M42
X1.5 |
M6 |
1.2 |
| TL-350-2 |

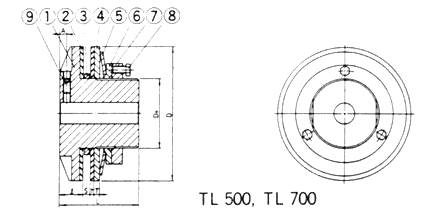

 Middle
size Torque limiter
① Hub
② Friction Disc
③ Bushing
④ Pressure Plate
⑤ Disc Spring
⑥ Pilot Plate
⑦ Adjusting Collar
⑧ Adjusting Bolt
⑨ Set Screw |
| Size |
Basic
Torque
(kgf.m) |
Finished
Bore(H10) |
Max.
Bore Dia |
Bushing |
Drive
Member
Bore |
| Width |
Out dia |
| TL-500-1 |
4.8~21.4 |
20 |
42 |
6.5
9.5 |
|
|
| TL-500-2 |
9~42.9 |
| TL-700-1 |
11.8~58.1 |
30 |
64 |
9.5
12.5 |
|
|
| TL-700-2 |
22.8~110.6 |
| Size |
Dimensions(mm) |
Weight
(kgf) |
| D |
DH |
L |
l |
T |
t |
S(Max) |
A |
⑦ |
⑧ |
⑨ |
| TL-500-1 |
127 |
65 |
76 |
22 |
5.7 |
3.2 |
16 |
7 |
M65x1.5 |
M8x1 |
M8 |
3.0 |
| TL-500-2 |
| TL-700-1 |
178 |
95 |
98 |
24 |
7.7 |
3.2 |
29 |
8 |
M95x1.5 |
M10x1.25 |
M10 |
6.7 |
| TL-700-2 |
 |

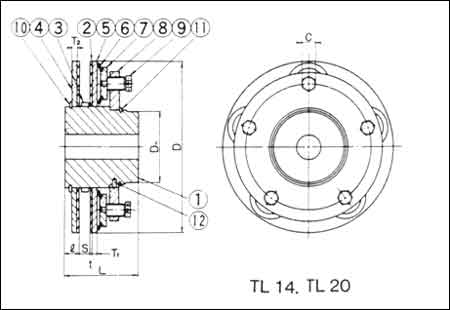

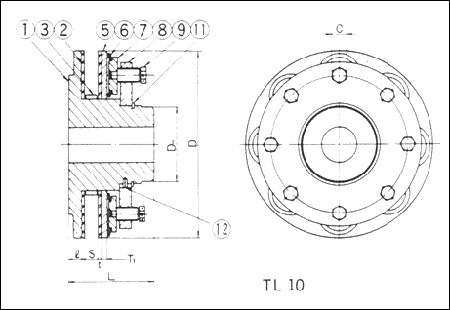

Larger
size Torque limiter
① Hub
② Friction Disc
③ Bushing
④ Pressure Plate
⑤ Pressure Plate
⑥ Disc Spring
⑦ Spring Plate
⑧ Pilot Plate
⑨ Adjusting Bolt
⑩ Snap Ling
⑪ Snap Lock
⑫ Spring Pin |
| Size |
Basic
Torque
(kgf.m) |
Finished
Bore(H10) |
Max.
Bore Dia |
Bushing |
Drive
Member
Bore |
| Width |
Out dia |
TL 10-16
TL 10-24 |
40~13
60~190 |
30 |
72 |
12.5
15.5
19.5 |
|
|
TL 14-10
TL 14-15 |
90~272
200~400 |
40 |
40 |
15.5
19.5
23.5
|
|
|
TL 20-6
TL 20-12 |
250~500
470~950 |
50 |
50 |
15.5
19.5
23.5 |
|
|
| Size |
Dimensions(mm) |
Weight
(kgf) |
| D |
DH |
L |
l |
T1 |
T2 |
t |
S(Max) |
C |
⑨ |
TL 10-16
TL 10-24 |
254 |
100 |
115 |
23 |
15 |
- |
4.0 |
24 |
19 |
M18X1.5 |
21 |
TL 14-10
TL 14-15 |
356 |
145 |
15- |
31 |
13 |
13 |
4.0 |
29 |
27 |
M26X1.5 |
52 |
TL 20-6
TL 20-12 |
508 |
185 |
175 |
36 |
15 |
18 |
34.0 |
3.1 |
36 |
M32X1.5 |
117 |
|
| |
|
